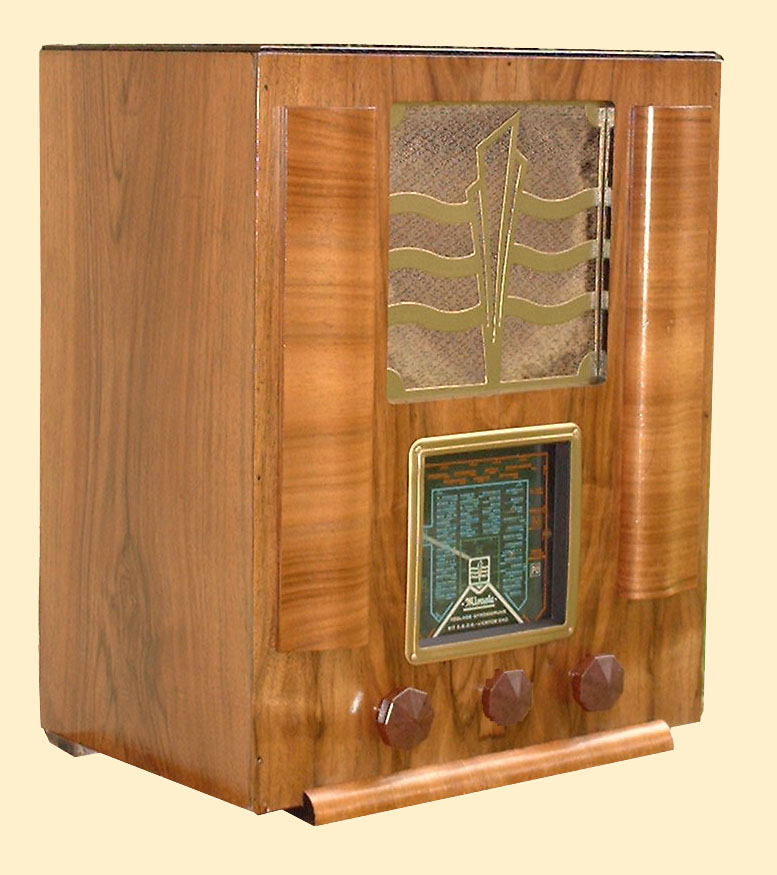

Poste secteur prévu pour recevoir les 3 gammes d'onde GO,
PO et OC.

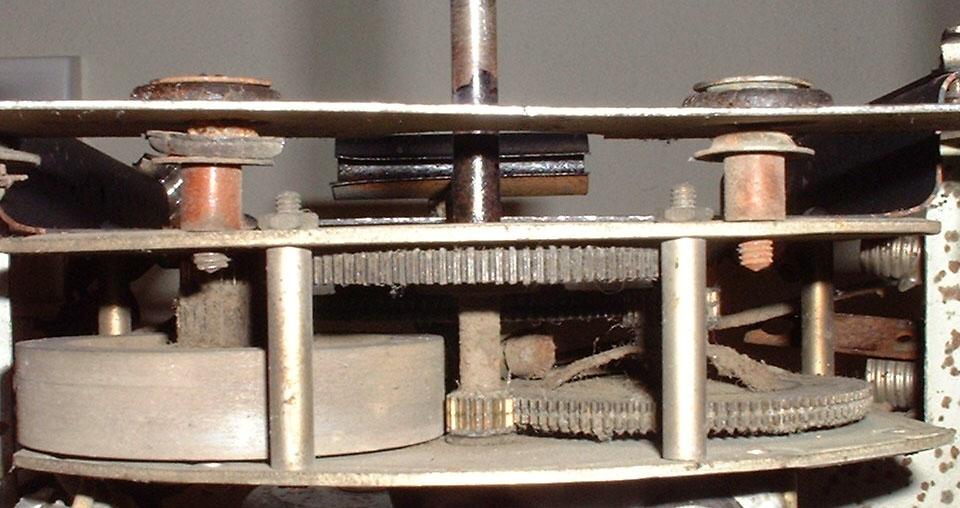

La commande de recherche des stations est munie d'un
système à volant d'inertie que l'on peut voir sur la photo de
droite. C'est ce qu'on appelle l'effet gyroscopique.

Une prise pick-up est disponible à l'arrière du châssis.

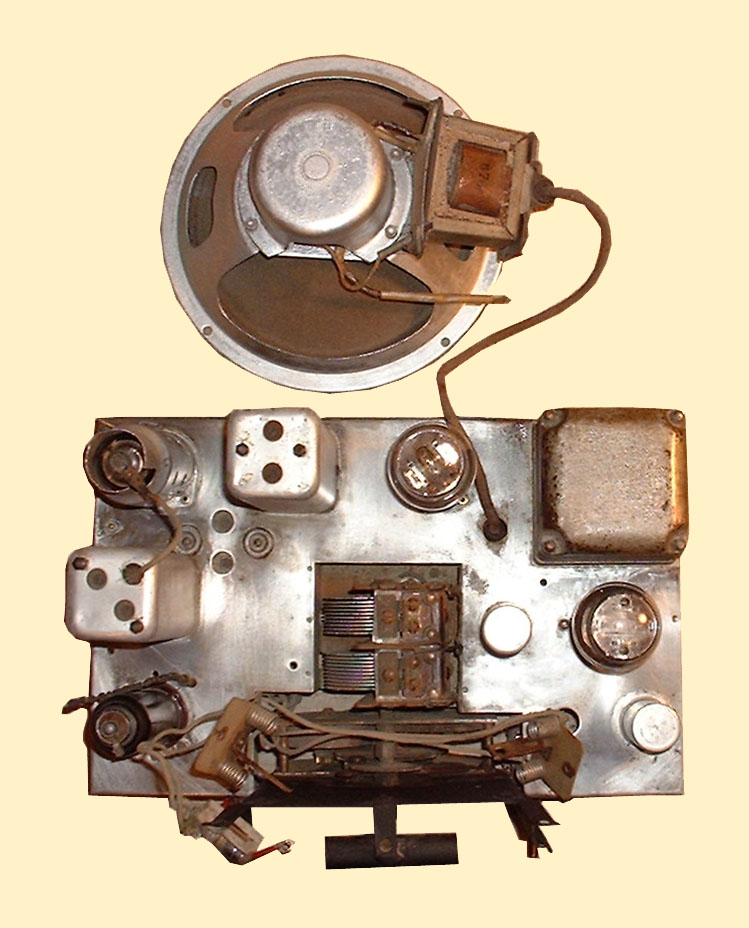

Cette vue de dessus du châssis nous montre que ce poste
échappe à la règle classique du quatre lampes + une valve car
seulement quatre tubes équipent ce modèle.

Les deux cylindres en aluminium, qui sont les condensateurs
chimiques de filtrage ne sont pas d'origine et ont été
remplacés avant que je me livre aux opérations de démontage.

Le haut-parleur à excitation était dévoré par la rouille et j'ai dû
le repeindre après un bon nettoyage.

On peut voir, sur la photo de gauche, une des cinq ampoules
qui s'allument suivant la gamme d'onde choisie.

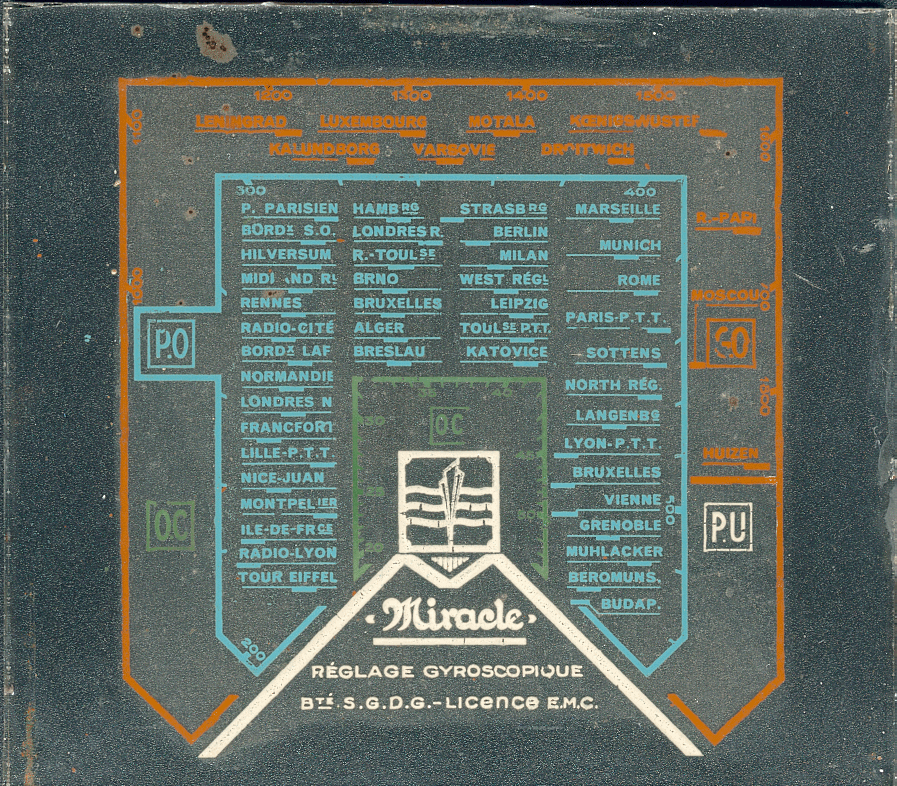

Le scan du cadran

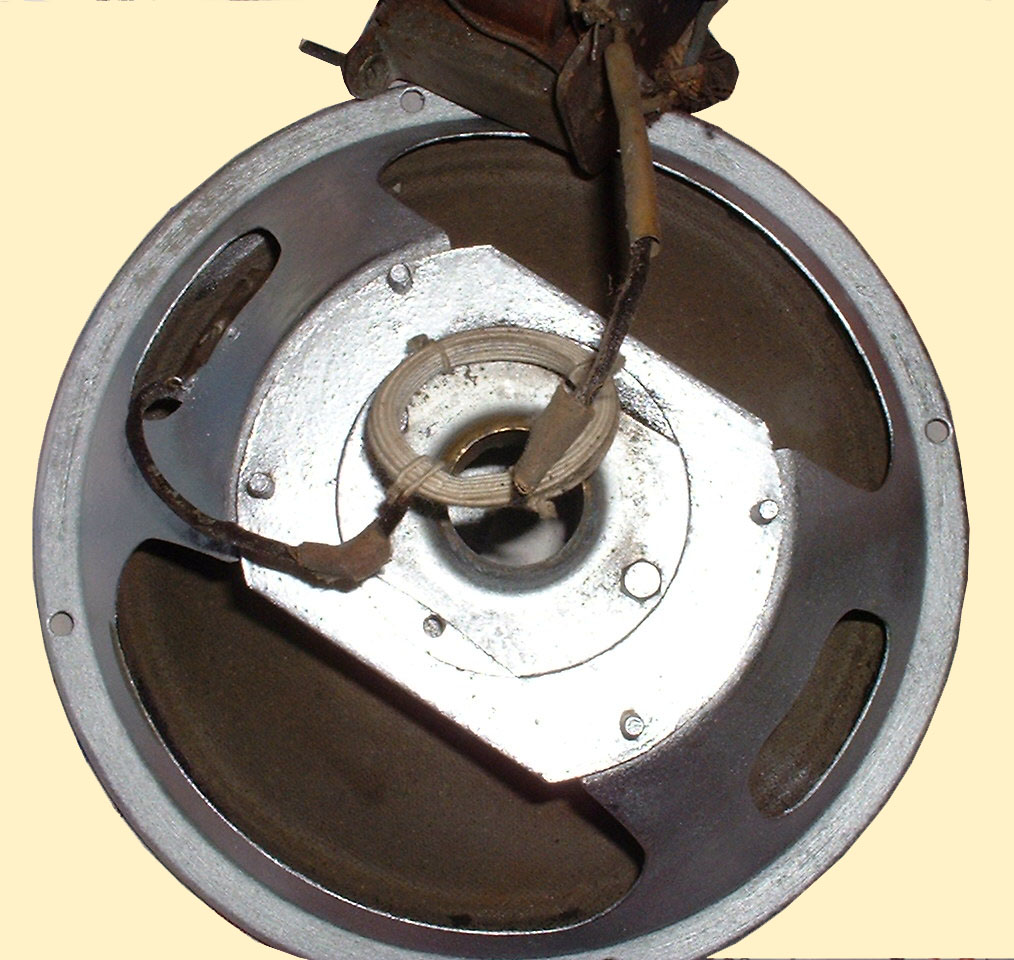

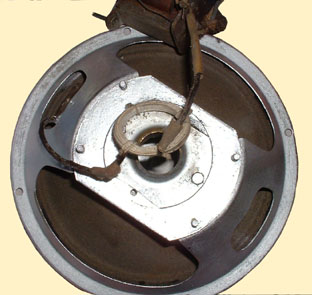

J'ai profité du démontage du HP pour prendre cette photo de
la boucle anti-ronflement qui équipe certains modèles.
Cette bobine réintroduit en opposition de phase une
tension résiduelle de ronflement provenant de l'excitation
du HP, dans le circuit de la bobine mobile du haut-parleur.

En actionnant la membrane d'un haut parleur de ce type, on
peut se rendre compte si la bobine mobile accroche ou pas,
certains grains de rouille ou autres saletés s'étant introduits à
l'intérieur de cette bobine mobile.

On peut essayer sans procéder au démontage, d'appliquer le
tuyau d'un aspirateur au niveau de la bobine mobile. En
général, on arrive à de bon résultats par ce procédé simple.
Mais si le saladier du haut-parleur est couvert de rouille,
il vaut mieux tout démonter pour nettoyer.

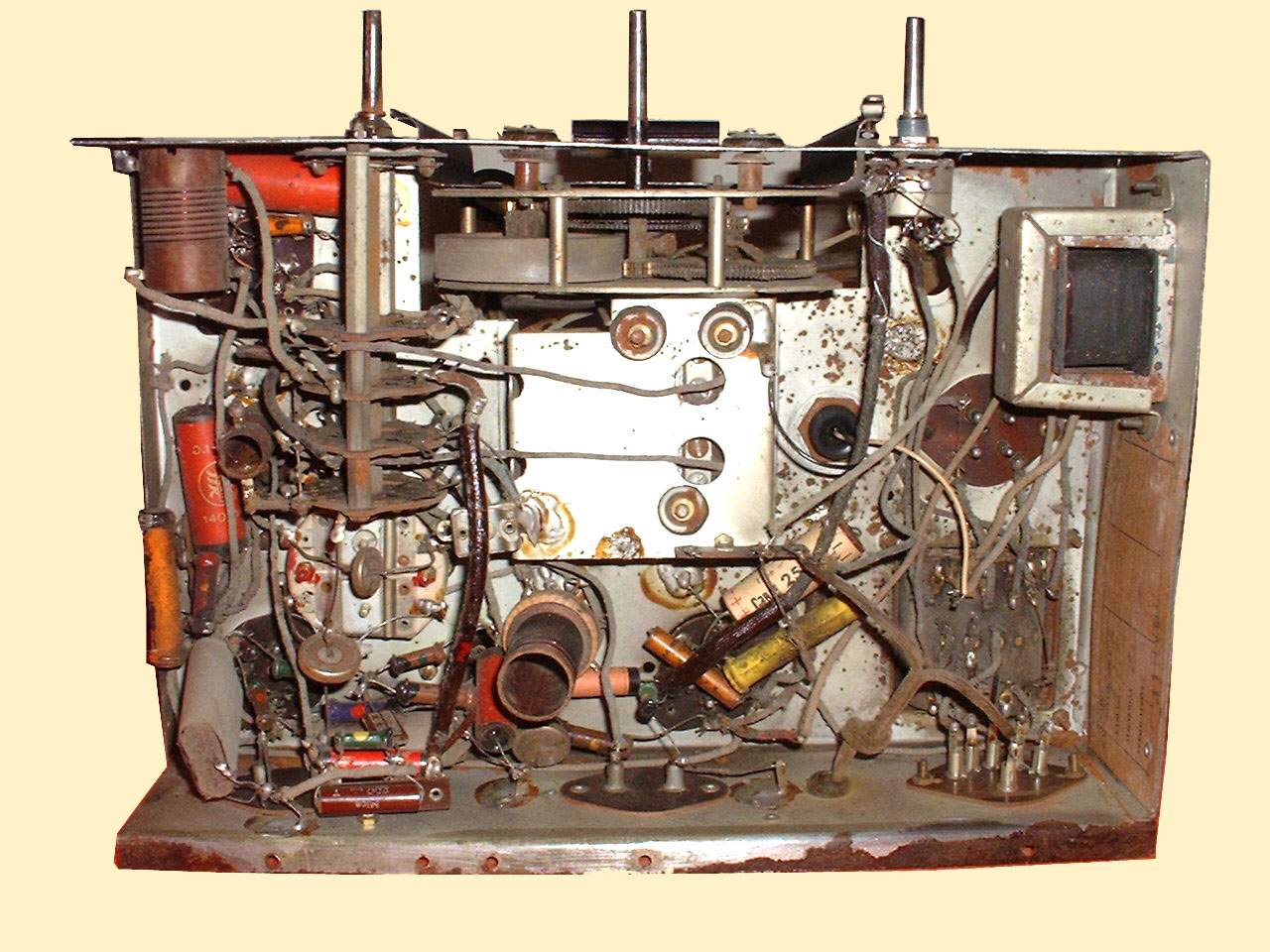

Un châssis facile à dépanner car bien aéré.

Comme d'habitude, il a fallu changer tous les condensateurs
de type papier car ceux-ci présentaient un courant de fuite
important.

Les contacts du commutateur de gamme ont reçu un coup de
bombe KF puis un peu de 3 en 1. Ce dernier produit a été
essayé avec succès sur des potentiomètres qui crachaient.
Apparemment ce dépannage tient dans le temps car l'effet
de la bombe KF ne dure que quelques mois pour les potentiomètres.
Reste à savoir si le 3 en 1 est aussi efficace pour les contacts...

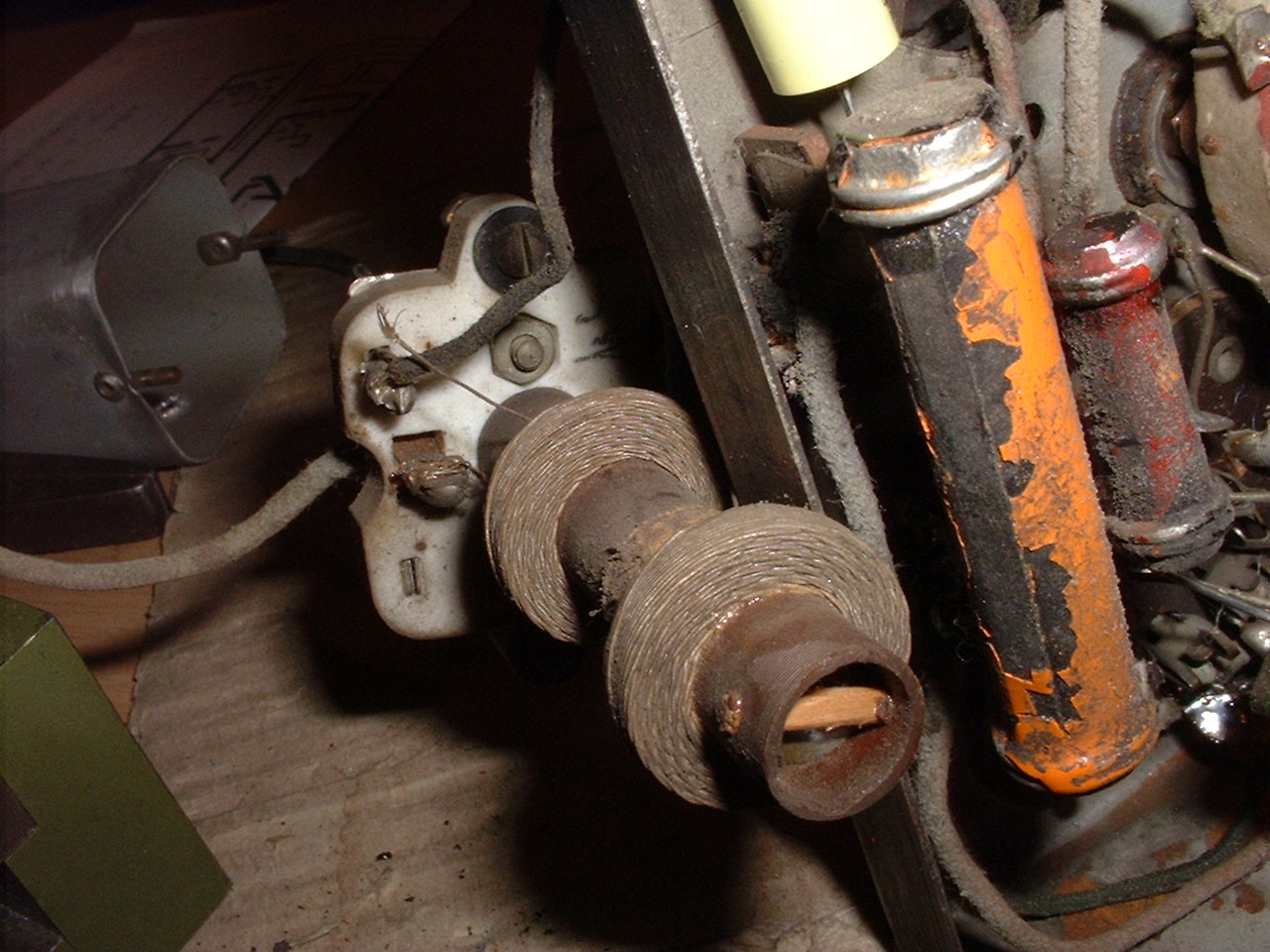

Sur la photo de droite, on peut voir une cause de panne qui a
été détectée à l'ohmmètre : Dans le transformateur
MF, le fil de l'enroulement primaire était coupé.

Comme ce poste est un montage de type réflex, une panne
telle que celle-ci provoque le mutisme absolu en radio ainsi
qu'en pick-up !

Le montage réflex consiste à faire amplifier deux signaux
différents par une même lampe : le signal MF et le signal BF.
Ce montage est décrit comme capricieux et difficile à mettre
au point. Pour ma part, celui-ci fonctionne très bien et je
trouve ce procédé astucieux car il permet d'économiser un lampe.

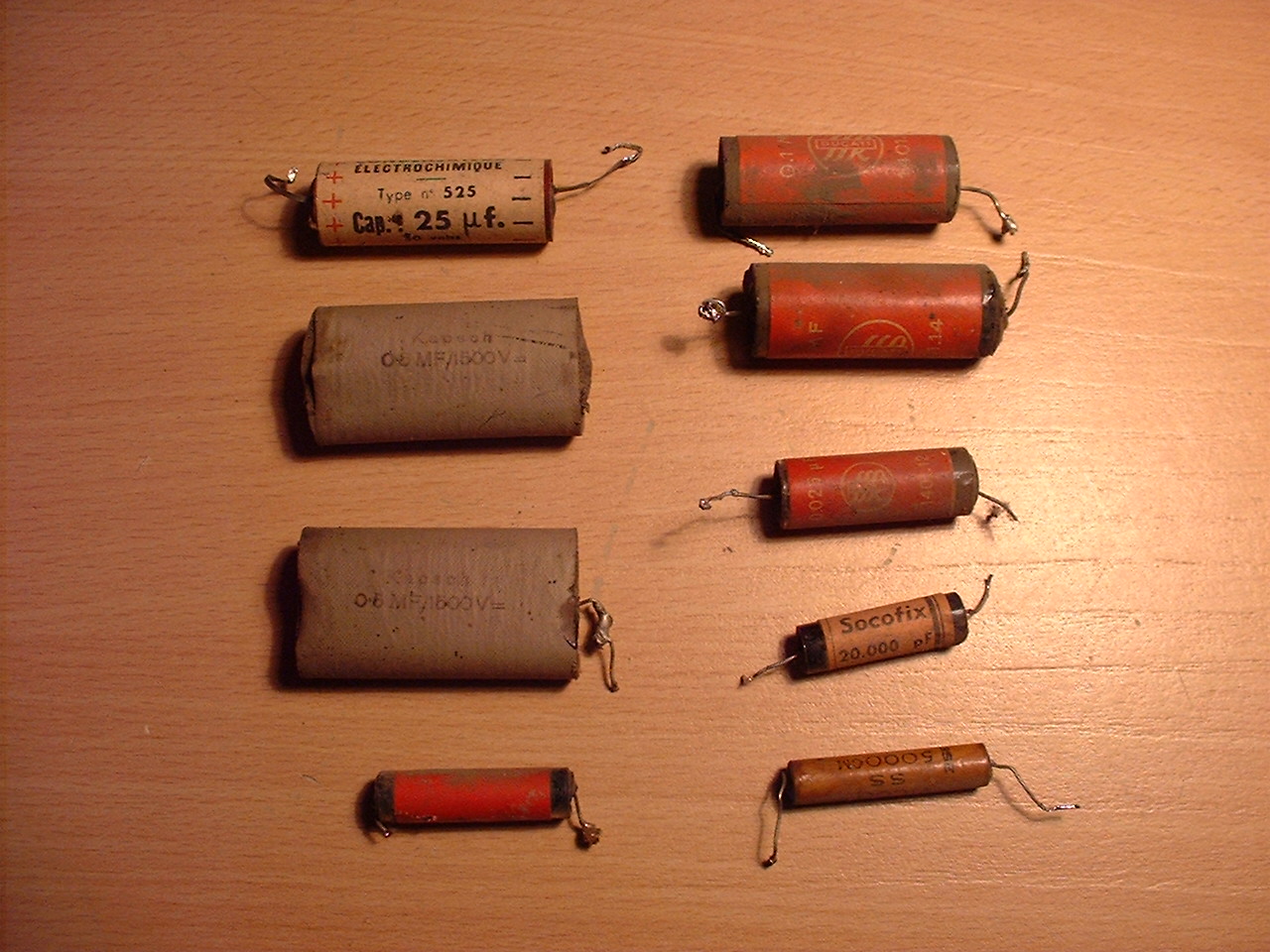

Quelques condensateurs au papier qui équipaient ce poste.
La marque des modèles rouges est DUCATI.

Les tensions d'alimentation : 110V 130V 150V 220V et 240V.

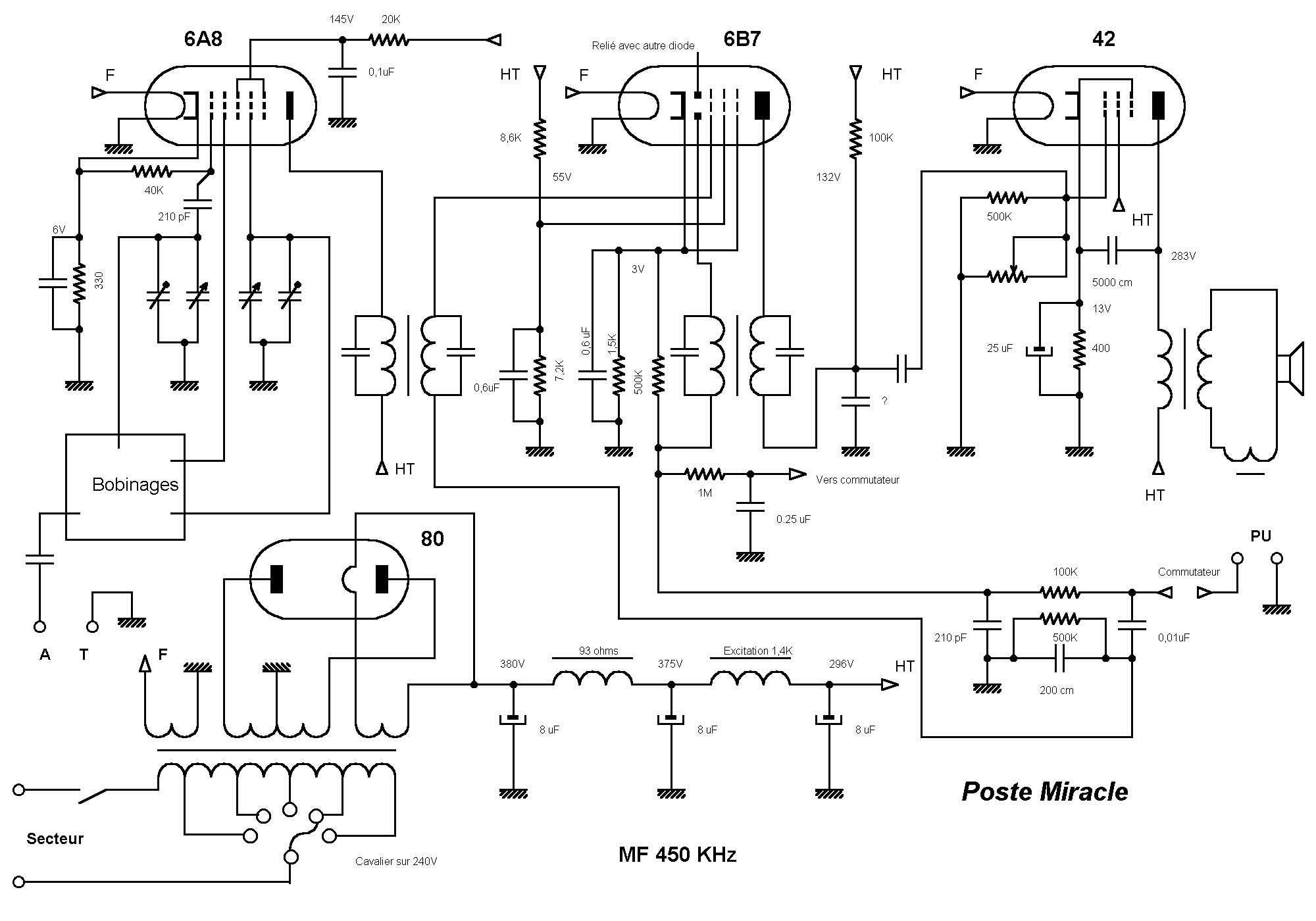

Le schéma simplifié réalisé depuis le câblage.
