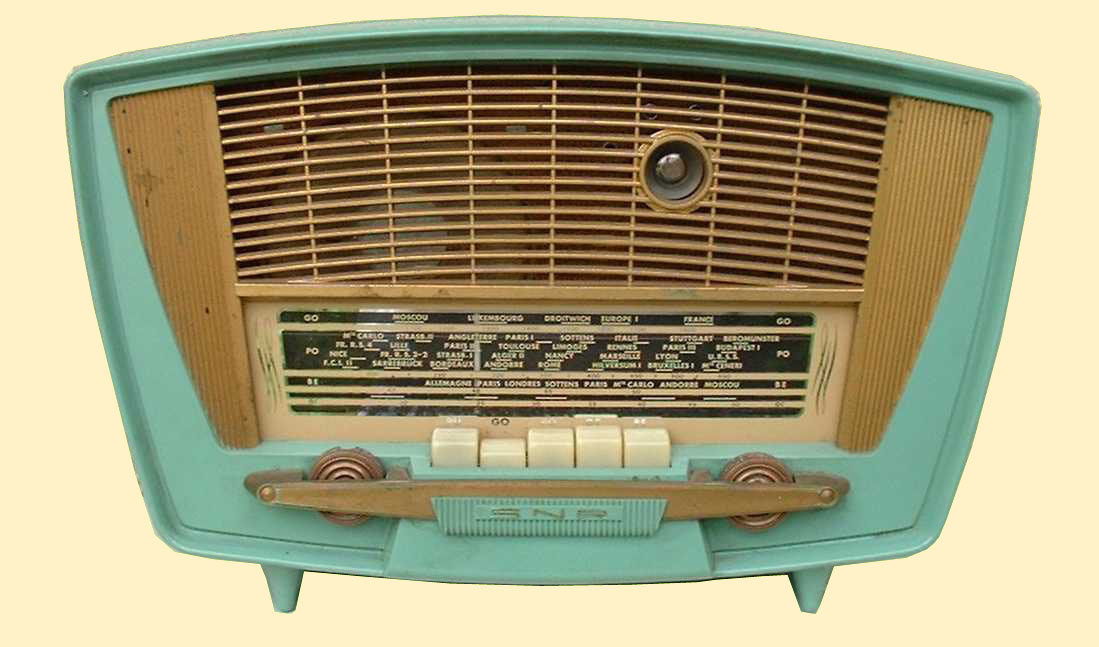

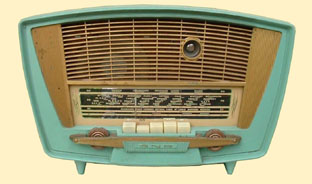

Ce SNR est un petit poste de chevet en plastique vert équipé
pour recevoir les 3 gammes d'ondes GO, PO et OC. On choisit
ces gammes à l'aide du clavier à touches.

On dispose d'une touche supplémentaire pour la bande étalée
et d'une autre touche pour la fonction pick.up

Deux ampoules éclairent la glace des stations.

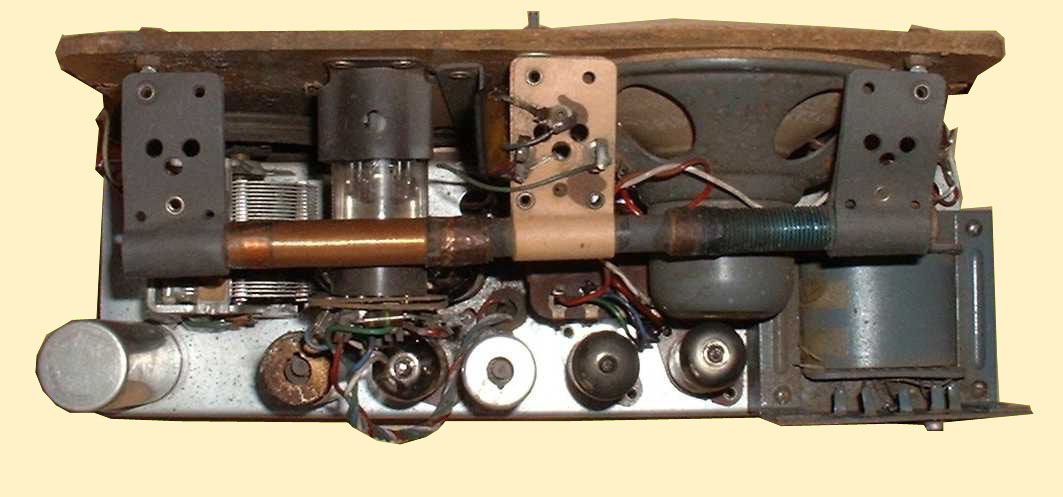

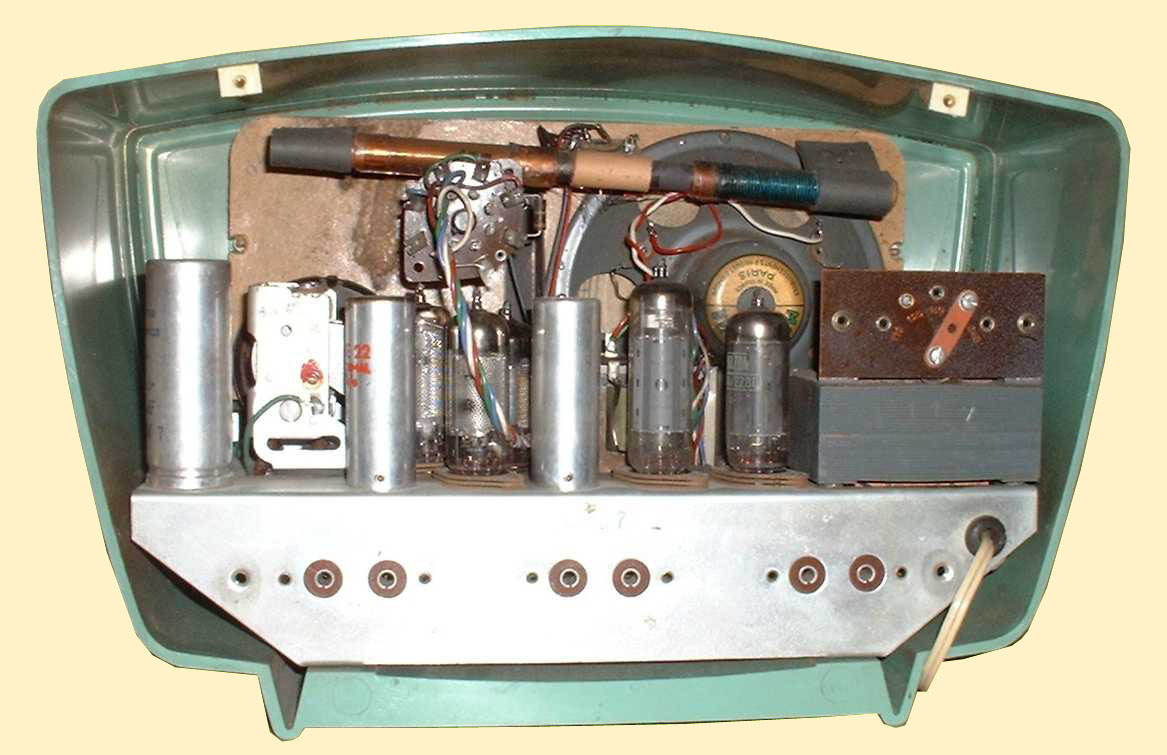

Sur la photo ci-dessus, on peut apercevoir le cadre ferrite qui
joue son rôle pour les GO et PO.

J'ai déjà observé un autre modèle de couleur blanche qui ne
possédait pas ce cadre. Il y a donc eu plusieurs versions de
câblage.

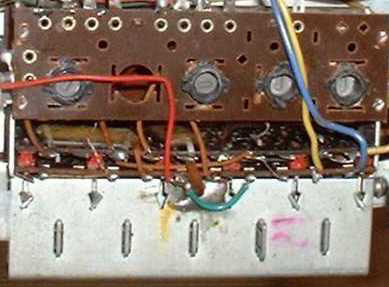

Le bloc se règle à l'aide de 4 noyaux comme l'indique la photo.

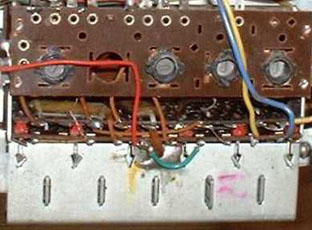

La référence de ce bloc est CA9U. Le condensateur variable
possède également deux trimmers utiles pour l'alignement.

Ce poste est prévu pour une alimentation secteur de 110V
125V 145V 220V et 245V.

Le haut-parleur à aimant possède un diamètre de 12 cm.
La puissance consommée sous 220 Volts est de 40 watts.

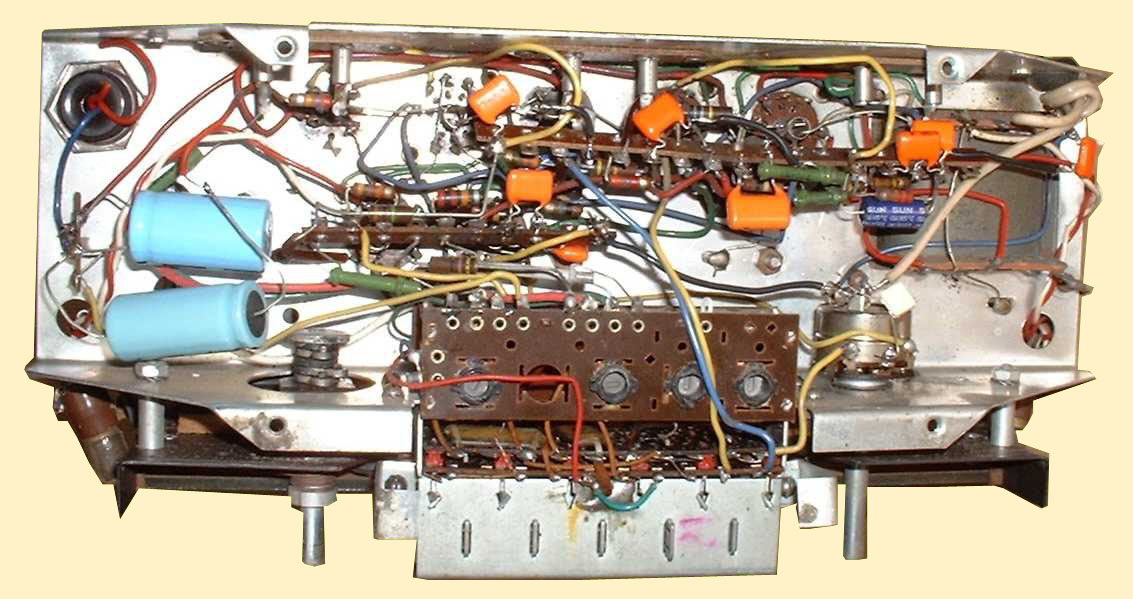

Tous les condensateurs de type papier ont été remlacés car
ils présentaient des fuites électriques importantes. Les
condensateurs chimiques étaient "secs" !

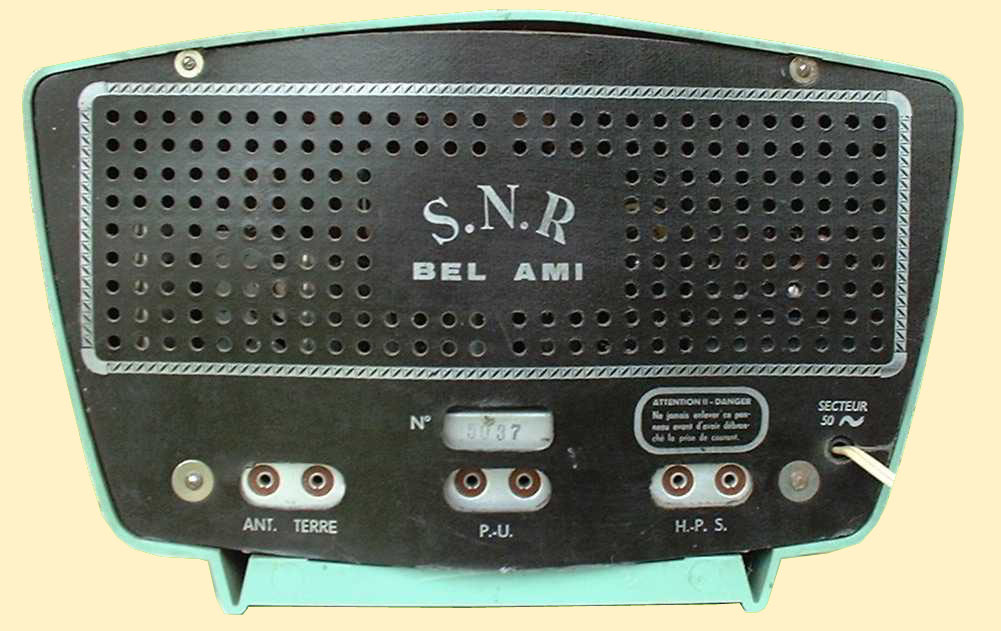

Comme on peut le voir sur le carton arrière, ce poste possède
une prise pour un haut parleur externe, une prise pick-up pour
brancher un phono et les indispensables prises d'antenne et
de terre.

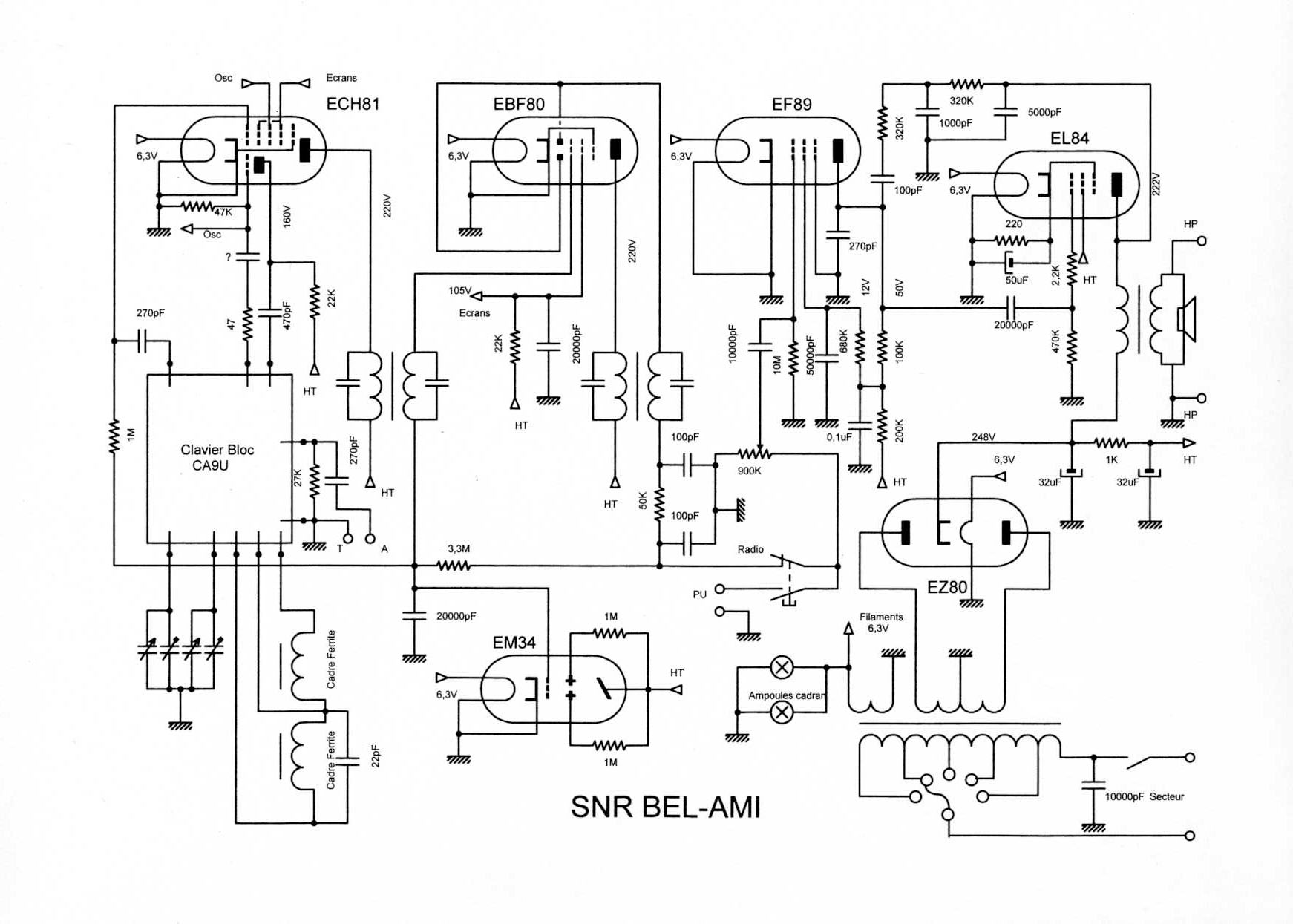

Le schéma.

Les composants remplacés.
